Басейн у будинку: технічне приміщення та оснащення

Технічне приміщення — це те, що власник басейну бачить найрідше. Але саме від нього залежить, чи буде вода чистою й теплою і чи працюватиме обладнання роками без аварій. Помилки тут дорого виправляти: коли стіни вже оздоблені, а трубопроводи замуровані, перенести насос чи додати вихід каналізації складно.

Тому технічне приміщення закладають ще на етапі проєкту будинку — разом із чашею басейну, вентиляцією та електрикою. Розповідаємо, які вимоги варто врахувати.

Де розташувати технічне приміщення

Технічне приміщення розташовують якомога ближче до басейну. Короткі трубопроводи — це менший опір руху води, стабільна циркуляція, менше з’єднань, які можуть потекти, і менші втрати тепла на шляху від нагрівача до чаші.

Найзручніше, коли приміщення примикає до чаші або розміщене під залом басейну. Частину технічних вузлів можна винести в монтажний прохід уздовж стінки чаші — так простіше оглядати трубопроводи й закладні елементи.

Під час роботи насоси, фільтрація та вентиляція шумлять і передають вібрацію на конструкції. Тому житлові кімнати й спальні не варто розташовувати поруч із технічним приміщенням. Якщо інакше не виходить, обладнання ставлять на віброопори, а трубопроводи під’єднують через гнучкі вставки.

Вимоги до самого приміщення

• Сухо і тепло. Обладнання не має замерзати взимку, а висока вологість прискорює корозію металевих деталей і псує електрику. Приміщення провітрюють або під’єднують до вентиляції.
• Місце для обслуговування. До фільтра, насосів, нагрівача й дозувальної станції потрібен вільний доступ. Фільтр періодично відкривають і міняють наповнювач, насос знімають для ремонту — на все це має вистачати площі.
• Гідроізольована підлога з трапом. Підлогу роблять з ухилом до трапу, щоб вода під час обслуговування чи аварії не розтікалася.
• Двері, у які пройде обладнання. Фільтр і компенсаційну ємність колись доведеться заносити або міняти, тому їхні габарити звіряють із прорізами заздалегідь.
• Окреме місце для хімії. Засоби для обробки води зберігають у ємностях на піддонах, а кислотні й хлоровмісні засоби — окремо одне від одного: під час змішування вони виділяють отруйний газ.

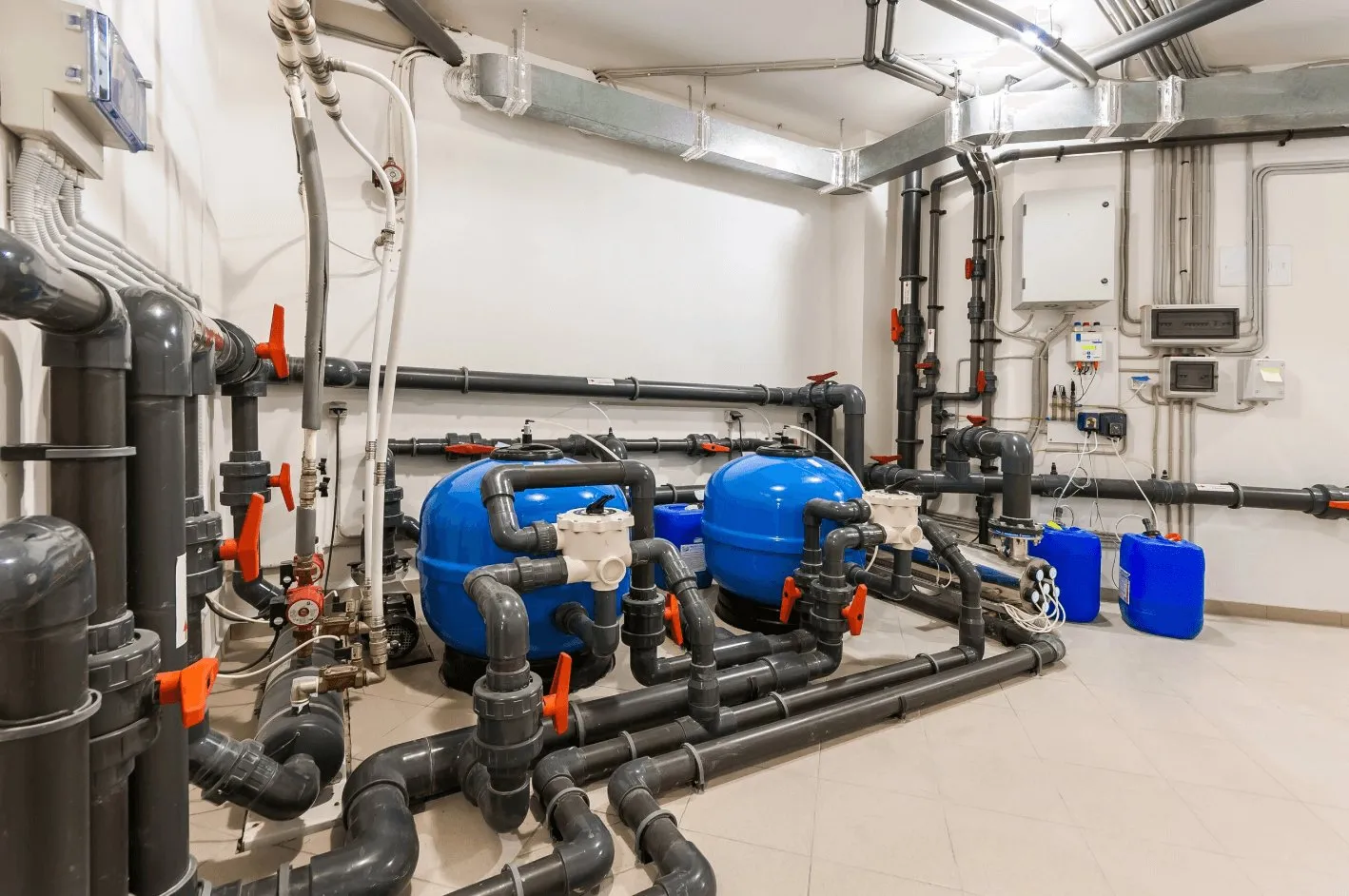

Варіант розміщення обладнання в технічному приміщенні

Чому обладнання ставлять нижче рівня води

Фільтраційне обладнання й насоси мають розташовуватися нижче рівня води в басейні. Тоді вода сама надходить до насоса, він завжди заповнений і не засмоктує повітря.

Якщо обладнання стоїть вище за дзеркало води, доведеться встановлювати самовсмоктувальні насоси, зворотні клапани та інші пристрої, які запобігають зворотному відтоку води та завоздушенню обладнання. Ці вузли з часом зношуються, і будь-яка нещільність у з’єднаннях призводить до підсмоктування повітря та зупинки циркуляції.

Компенсаційна ємність переливного басейну

У переливному басейні вода з чаші переливається в жолоб по периметру і стікає в компенсаційну ємність, а звідти насос подає її на фільтр. Ємність приймає воду, яку витісняють купальники і хвилі, а також дає запас для промивання фільтра.

Компенсаційна ємність повинна мати стік із басейну з вільним ухилом — без підйомів, де може збиратися повітря. Зливну трубу слід опустити нижче мінімального рівня води в ємності, щоб вона завжди була у воді. Так не буде шуму води, що зливається, під час роботи фільтрації та купання. За рівнем у ємності стежить автоматика: вона доливає свіжу воду і захищає насос від роботи всуху.

Каналізація та аварійний дренаж

Фільтр басейну регулярно промивають зворотним потоком води, і брудна вода йде в каналізацію. Під час промивання витрата велика, тому для неї передбачають окремий вихід каналізації достатнього діаметра. Його не можна поєднувати з іншими пристроями, інакше під час промивання фільтрів вода видавлюватиметься і в них — наприклад, через трап у душовій.

До каналізації також слід підключити аварійний дренаж технічного приміщення — на випадок протікання з’єднання, пошкодження фільтра чи помилки під час обслуговування. Якщо підлога приміщення нижча за каналізацію, ставлять дренажний насос, який вмикається від поплавця.

Електрика та автоматика

Насоси, нагрівач, дозувальні станції та освітлення басейну під’єднують до окремого електрощита. Кожну лінію захищають автоматичним вимикачем і пристроєм захисного відключення, а металеві частини обладнання й чаші об’єднують у систему зрівнювання потенціалів. Щит розміщують так, щоб на нього не могла потрапити вода.

Автоматика вмикає фільтрацію за розкладом, керує нагрівом, дозуванням і рівнем води. Власнику залишається контролювати показники і вчасно обслуговувати обладнання.

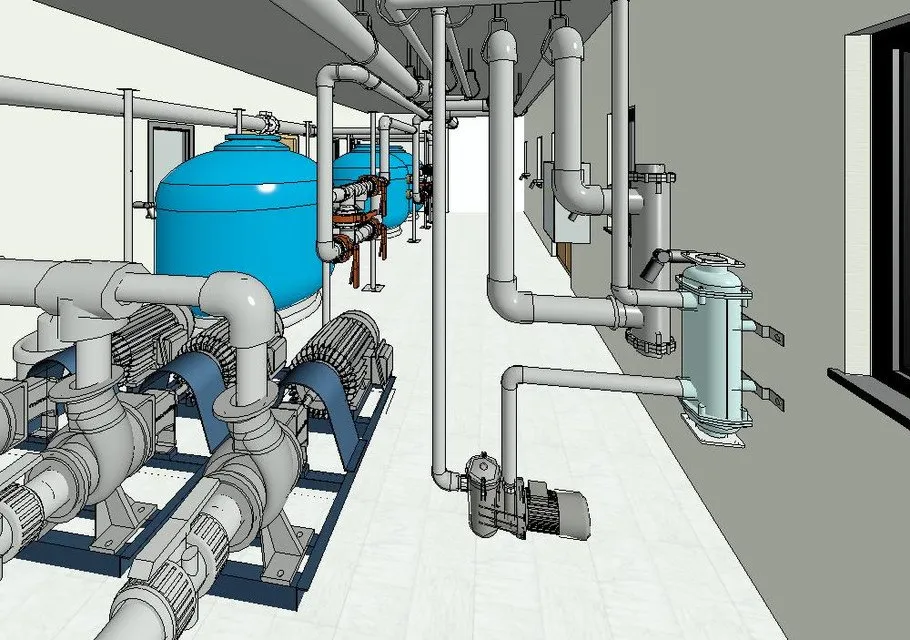

Схема розміщення обладнання в технічному приміщенні басейну

Добре сплановане технічне приміщення непомітне в щоденному житті: обладнання працює тихо, обслуговування займає небагато часу, а випадкове протікання не перетворюється на ремонт. Що саме встановлюють у технічному приміщенні, ми розбираємо в статті «Басейн у будинку: підбір обладнання».
